70006 为什么要使用零欧姆电阻？

什么是零欧姆电阻？

零欧姆电阻器，也称为跳线电阻器，是一种标称阻值为零欧姆的专用电阻器。它通常作为理想化元件用于 PCB 设计和其他应用中。尽管标称“零欧姆”，但零欧姆电阻器的实际阻值并非完全为零，而是非常接近零。零欧姆电阻器有两种常见的封装形式：轴向引线零欧姆电阻器和表面贴装零欧姆电阻器。

零欧姆电阻器的功能

调试和兼容性

硬件工程师在设计PCB板时，兼容性问题至关重要。例如，芯片的某个引脚可能有两个功能：驱动蜂鸣器或驱动LED。然而，这两个功能不能同时工作。为了能够在同一块电路板上选择驱动哪个模块，可以在连接蜂鸣器和LED的电路中添加一个零欧姆电阻。通过将零欧姆电阻焊接在蜂鸣器或LED的路径上，工程师可以选择驱动蜂鸣器或LED。

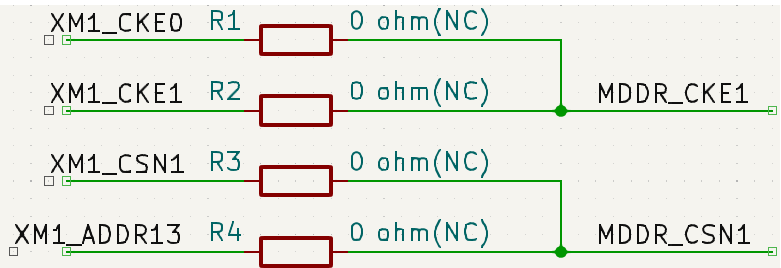

如下图所示，选择信号用途，焊接相应的元件，不用的元件空置。

在配置过程中，尤其是在嵌入式系统中，选择启动源信号时可以通过板载配置选择不同的启动源。此时，可以使用零欧姆电阻。

用作跳线

降低布线复杂度，增强美观度，简化安装，同时避免跳线造成的高频干扰。

布线期间桥接电路

在 PCB 布局和布线阶段，某些连接有时会难以建立，尤其是在连接众多的小型电路板上。在这种情况下，如果某个连接需要绕很长的路才能建立，可以使用零欧姆电阻桥接之前的走线。这不会增加额外的层数，并有助于降低 PCB 的生产成本。

保留用于调试

当参数匹配过程中无法确定电路参数，而实际测试需要移除电阻或尝试不同的阻值才能获得最优解时，通常会使用零欧姆电阻。零欧姆电阻作为占位符，直到实际测试中确定具体参数值后，再用具有精确阻值的实际元件替换。

例如，当有 5V 和 10V 两种不同的电源电压选择，但不确定不同的电源电压是否会对整个电路产生未知的影响时，通常会使用零欧姆电阻连接它们。这样可以在电路调试过程中选择电源连接。

测量电路功耗

如果不确定芯片或整个电路的功耗，可以在电源端子上串联一个零欧姆电阻。原型板完成后，可以移除零欧姆电阻，用万用表直接测量两个焊点。此测量有助于确定实际工作电流，从而有助于计算芯片或整个电路的功耗。如果要测量特定电路部分的电流消耗，可以连接一个零欧姆电阻和一个电流表，以便于测量电流，这对于测量大电流非常有用。

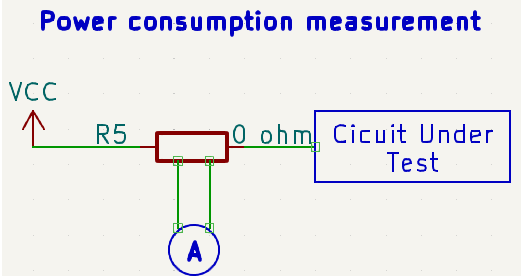

如下图所示，在电源端子和被测电路之间放置一个零欧姆电阻器。

在高频信号中充当电容器或电感器

在高频信号下，零欧姆电阻与外电路特性匹配时，可以起到小电容或小电感的作用，有效解决地线之间、电源与芯片引脚之间的EMC问题。

用作过流保护的保险丝

由于PCB上走线的熔断电流很高，在短路或过流故障时，它们很难熔断。这可能会导致更严重的事故。然而，零欧姆电阻的载流能力相对较弱，在过流情况下会首先熔断。这一动作可以断开电路，防止发生更严重的事故。

模拟和数字接地的单点接地

在电路设计中，尤其是在涉及数字和模拟元件的混合电路中，通常需要使用单点连接的独立地线。可以使用零欧姆电阻连接这两个地线，而不是直接连接它们。这种方法将地线分成两个网络，这在大规模覆铜等工艺中非常有用，可以防止因“浮地”和静电而引起的电荷积累。

在类似情况下，也可以使用以下方法来解决此问题：1）使用铁氧体磁珠；2）使用电容器；3）使用电感器；4）使用零欧姆电阻器。

用于电流环路旁路

当接地平面被分割时，信号最短返回路径会被中断，信号路径必须绕行，从而形成较大的环路面积。这会放大电场和磁场的影响，使其容易受到干扰或产生干扰。在分割区域放置一个零欧姆电阻可以缩短返回路径，从而减少干扰。

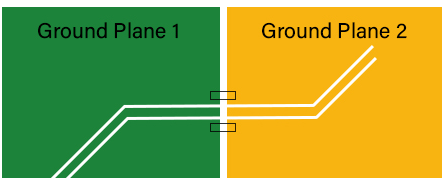

如下图所示，当两个信号进行通信并且位于不同的接地平面时，在这两个信号之间添加一个零欧姆电阻会强制信号采用最短路径。

配置电路

此功能类似于跳线或DIP开关，但它被焊接到位，以防止普通用户随意修改。通过在不同位置安装电阻，可以更改电路的功能或地址设置。

噪声抑制

由于0欧姆电阻的特性，它可以有效抑制环路电流，从而衰减噪声。实际上，0欧姆电阻并非真正具有零阻抗；只有超导体才能实现真正的零阻抗。因此，0欧姆电阻实际上在所有频段都提供了衰减。

零欧姆电阻的精度有差异吗？

是的，有区别。例如，当零欧姆电阻的精度指定为±1%或±5%时，它有各种封装尺寸，例如0603、0805、1206、1210、1812等等。不同的精度会导致不同的尺寸和形状，如下图所示。

零欧姆电阻器可以承受多大的电流？

在电路设计中，经常使用零欧姆电阻，其额定功率的选择取决于电路电流。典型零欧姆电阻的实际阻值约为 50 毫欧姆，偏差约为 ±5%。根据额定功率，可以计算出零欧姆电阻的额定电流。

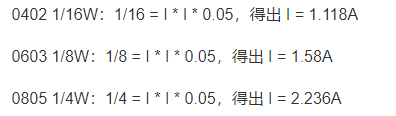

对于各种封装尺寸，额定电流的计算如下：

然而，每个封装尺寸的零欧姆电阻器的具体载流能力还取决于电阻器在 PCB 上的散热。
